前言：西門子產品眾多，應用十分廣泛，但是面對種類繁多的說明書，大家可能沒有時間深入閱讀。天拓四方作為西門子核心合作伙伴，在平時的項目實施中總結出了大量的產品應用經驗。為了方便分享，我們定期整理使用心得，在微信公眾號中不斷呈現給各位。如果您有任何問題，歡迎通過公眾號聯系我們，在解答中一起交流、學習產品及技術的使用。

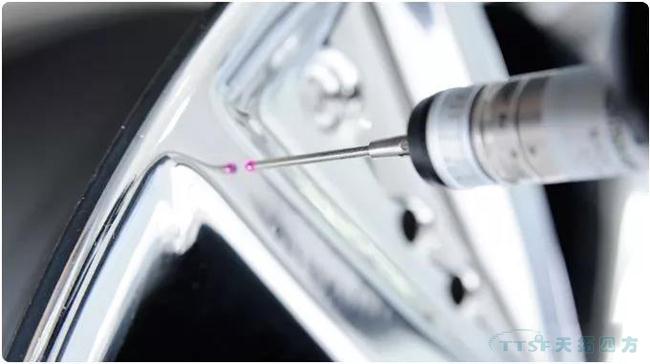

精密測量是制造業的核心技術，計量檢測與原材料、工藝裝備并列為工業生產的三大支柱。隨著科學研究與制造技術的發展，精密測量技術具有全檢、動態、數字化、在線化等發展趨勢，基于光學成像及數字圖像處理的測量技術近年來發展迅速，由于其非接觸、全尺寸、多特征、可集成等優點在測量領域發揮越來越重要的作用。

快速：批量檢測時僅需要設置、保存好工件的檢測項目、公差等規劃，然后連續放置工件，利用伺服控制系統的快速響應，按一鍵完成所有項目測量，且能夠一次測量多個產品，相比傳統測量工具快10倍。

精準：采用進口高分辨率工業CCD相機、高精度雙遠心鏡頭及平行光源，大景深、大視野一次成像，配合非線性畸變校正算法和亞像素圖像分割算法，可實現亞微米級測量精度。

全面：擁有豐富的基本幾何要素工具，且可以實現任意組合，可實現復雜圖形、虛擬參考特征的一次性測量；具有多元化的數據智能存儲、管理及統計功能，可實現多數SPC統計分析，可輔助生產決策及質量追溯。

此設備主要用于測量平面式產品，如精密機加件、沖壓件、密封件、觸摸屏、PCB、陶瓷基片等。

整機控制系統主要采用用戶自己研發的PC控制系統，通過S7-1500PLC作為紐帶，與SINAMICS V90通過Profinet通訊方式，實現工件等測量物件的多方位測量定位。整個系統使用PROFINET總線進行通訊，采用絕對值編碼器的V90伺服電機，編碼器線纜上無外接電源，接線簡單快捷，抗干擾性強，易于調試。而且實時反饋出測量的位置，實現了位置閉環控制，提高了測量的準確性。
SINAMICS V90與SIMATICS的完美結合，不但加大了協同工作的效率，提高了設備的品質，也在參數設置與系統調試方面為客戶節省了大量寶貴的時間，增強了客戶在同行業中的市場競爭力。
