為了幫助大家更加深入的了解MBD，天拓四方近期分享了多篇MBD文章，從“基于MBD的產品模型定義”、“MBD為傳統企業帶來的新機遇”到“MBD規范及標準建設”一步步揭開MBD神秘的面紗，本期我們將繼續深入了解基于MBD的快速設計系統建設。
MBD即 Model Based Definition的縮寫，即使用一個集成化的三維數字化實體模型表達了完整的產品定義信息，成為制造過程中的依據。MBD三維數字化產品定義技術不僅使產品的設計方式發生了根本變化，不再需要生成和維護二維工程圖紙，而且它對企業管理及設計下游的活動，包括工藝規劃、車間生產等產生重大影響，引起了數字化制造技術的重大變革，真正開啟了三維數字化制造時代。
基于MBD的設計系統
基于PLM協同平臺，結合NX等三維設計軟件，為工程技術人員提供三維產品制造信息的標注、管理、查詢、導出工具，輔助工程技術人員方便快捷地完成MBD模型的設計；
MBD設計系統：MBD使用PMI用于產品部件的設計信息（幾何公差信息／3D注釋?zhuān)砻娲植诙龋牧弦幐竦龋┑谋韱魏蛡鬟f，核心是圍繞符合MBD規范的PMI標注系統。

?

核心的需求功能包括：

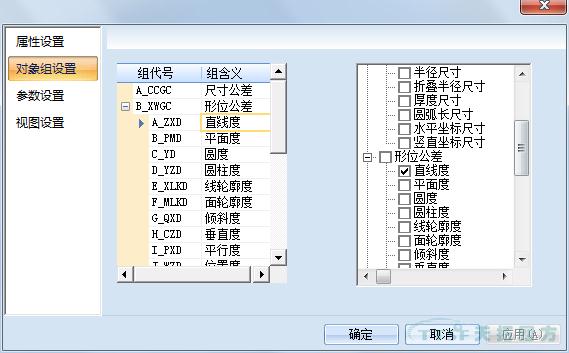

a.提供基于MBD規范的種子文件的配置和加載：
?種子文件信息配置：在種子文件中配置相關 ，使其包含企業標準規范所需的MBD信息；

?

種子文件加載：當一個已有的設計文件不是基于新的種子設計而來的話，通過加載種子配置信息，將MBD的一些基本配置加載當設計文件用，然后利用工具形成一個包含MBD信息的設計文件。
b.提供基于MBD技術的PMI標注功能，包括尺寸公差、形位公差、編號注釋、技術說明、自由公差、孔類標注等功能。
c.PMI匯總信息和管理閱讀等功能：
通過在三維注釋與幾何體的相應部分之間建立關聯關系，設計人員可以把三維注釋直接附在模型上，表明設計意圖。創(chuàng )建注釋的平面處于用戶控制之下，用于定義閱讀方向，以便放置注釋。如下圖所示：

?

工程圖輔助設計工具
基于國家標準和企業標準開發，彌補了設計軟件標準功能的不足，擴充了NX制圖環境下的繪圖功能，提升在需要二維制圖時的工作效率和規范性。

?

MBD規范檢查工具
結合MBD標準規范體系要求，提供符合企業MBD標準的檢測驗證規則和工具，來檢測產品模型及數據的正確性和規范性。
a.MBD設置檢查
包含：圖層類別、圖層對應對象、對象對應圖層、圖層顯示狀態、文件名稱、文件屬性、冗余引用集、引用集對象、對象引用集關系、工作坐檔系、對象顏色、PMI組設置、PMI對象組包含對象等檢驗器等。
b.MBD零件模型檢查
包含：模型材料特征、成型特征定位、多體素特征、基準關聯特征、實體特征狀態、特征更新、相同表達式、零厚度重復實體、模型精度、簡化和包封體特征、模型更小包容盒、拔模角、模型顯示狀態、固定基準檢測器等檢驗器。
c.MBD標注檢查
包含：二維與三維的尺寸有效性、標注尺寸、標注文字、標注尺寸單位、倒角標注、空基準符號、字體、幾何公差、尺寸公差等檢驗器；

?

?

基于MBD快速設計系統建設今天我們就講到這里，下期將繼續為大家分享“MBD設計資源管理”，歡迎您持續關注天拓四方公眾號：bjttsf2013,更多精彩內容，敬請期待?。ū疚臑樵瓌?chuàng )文章,如需轉載請注明出處 - 天拓四方官網http://www.kersiy.com，歡迎讀者分享）
